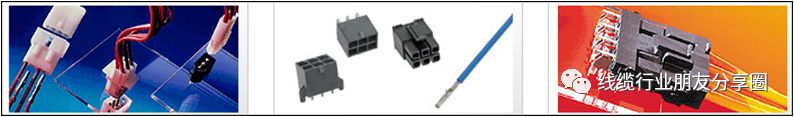

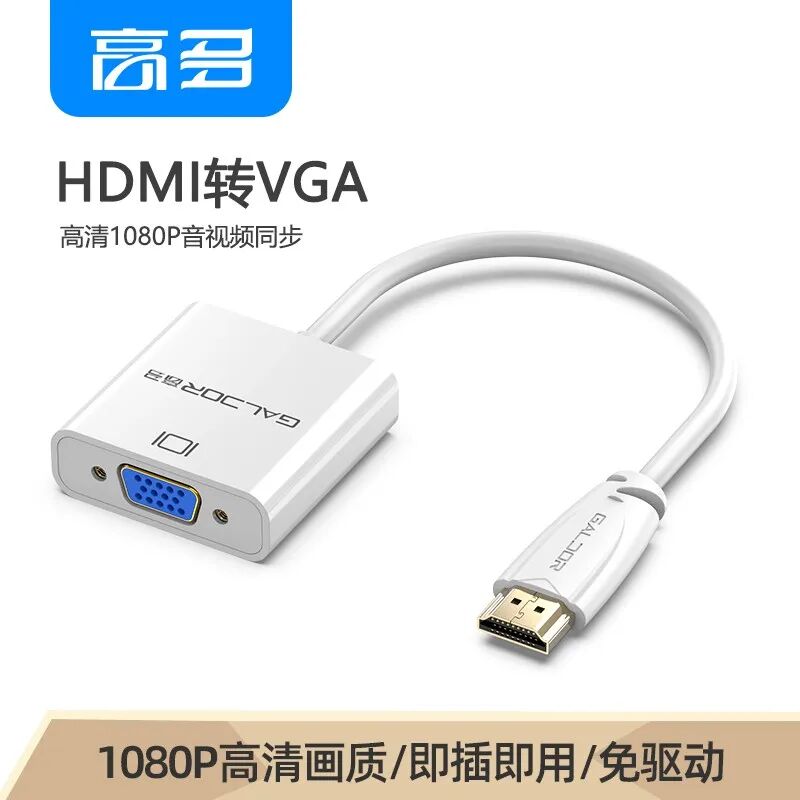

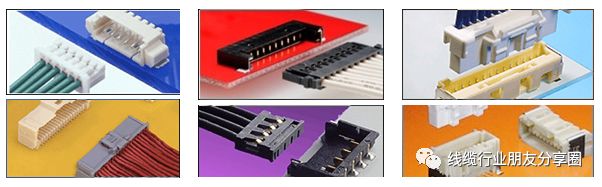

連接器分類：I/O（Input/Output ）連接器

連接器分類：電池類連接器

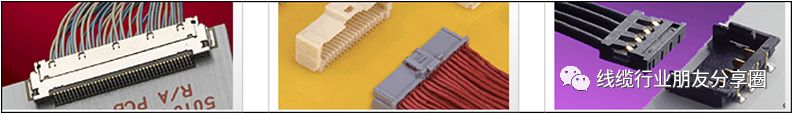

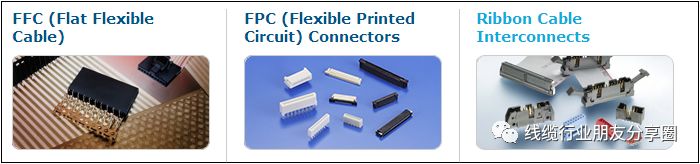

連接器分類：扁線或排線用連接器

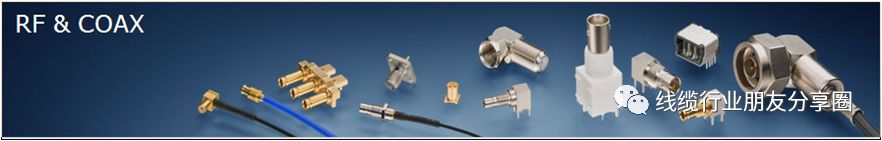

連接器分類：RF 同軸類連接器

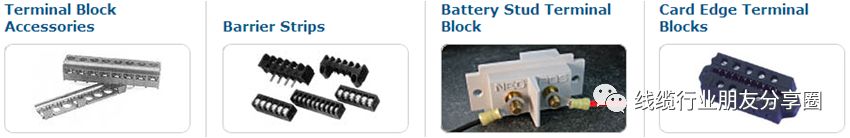

連接器分類：端子臺連接器

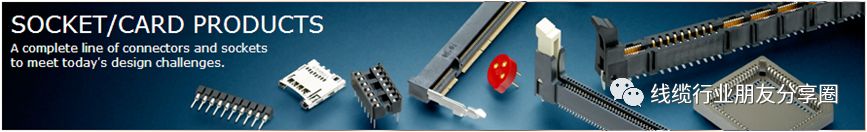

連接器分類：S/C連接器

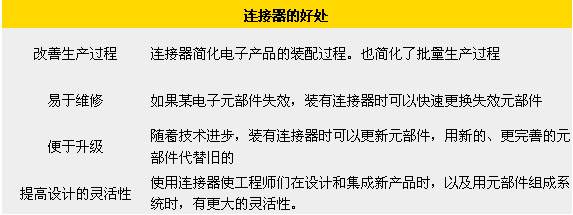

03.連接器的組成和應用介紹

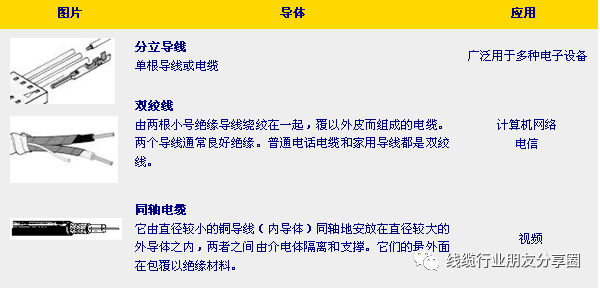

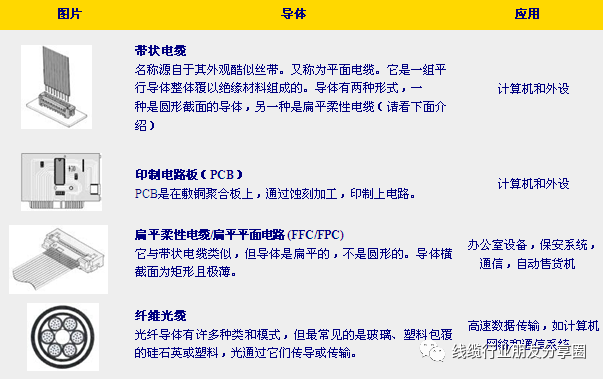

導體與連接器:為了解電子互連部件的工作原理，需要知道一些有關導體的常識。當我們提到導體溝通了電路中的斷接處時，實際上是指連接器把兩個開路端連接在一起。電路是指整個電系統，而導體是電流流通的實際通路。有時你常?？床坏綄?shí)際的導體，因?yàn)樗唤^緣材料或介電材料包覆著。有了介電材料導體就可以平行排放，而且不會相互干擾。下面的表介紹常用導體.

連接器的組成部分及術語

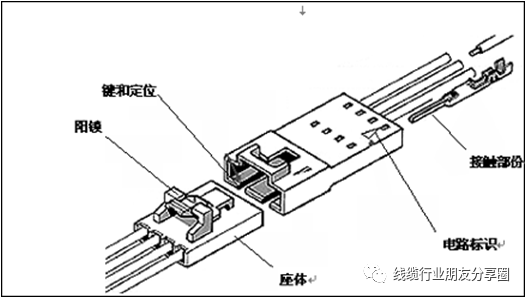

下圖畫出的連接器是直插式（in-line）連接器；直插式連接器的特點是導線從連接器的一半部份接入，從另一半接出。連接器的這兩部份分別稱為插頭（陽頭）和插座（陰座）.

連接器的組成部分及術語:連接器坐體（housing）

■支撐接觸部份（插針、簧片等），牢固正確就位；

■ 防塵、防污和防潮，保護接觸部份和導體；

■ 使電路彼此絕緣；

連接器的組成部分及術語:連接器底座

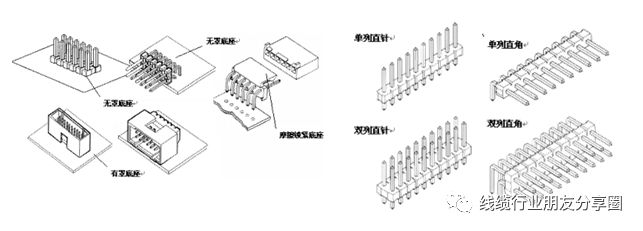

■安裝在印制電路板上的連接器，其所用的座體稱為底座，又稱基座或片座。底座和座體的主要差別在于底座總是與電路引腳安裝在一起，而座體只是空殼。底座有兩種形式：有罩的和無罩的。護罩是指連接器的插針和插座，在交合部份周圍用座體或護裙作成的保護罩。底座還有摩擦鎖緊型（friction lock style）的，它是部份有罩的底座，但是具有鎖緊裝置，它使底座與座體的結合更可靠（見下圖），生產的底座有許多形狀，最常用的是兩種形狀：直針（又稱垂直）和直角。底座的列數也可以不同，可以是單列插針的，也可以是多列插針的（見下圖）.

連接器底座使用的材料：

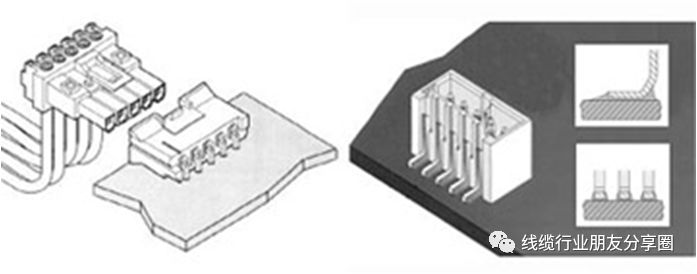

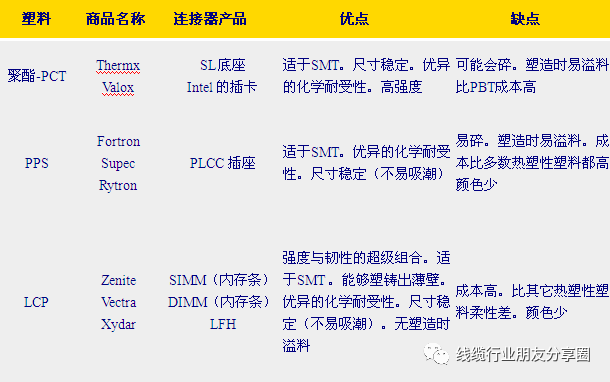

座體使用的塑料是熱塑性塑料，可以多次熔化和固化。有的還收集塑造加工過程的剩余塑料，經粉碎再次利用。下面介紹用于高溫環境的專用塑料。這種塑料具有優異的耐高溫特性。用于表面貼焊安裝（SMT, surface mount method of termination）的連接器需要這種塑料。還有一種表面插焊安裝（SMC, surface mountcompatible）的連接器。兩者的差別在于SMC把插針插入過孔后再焊接在PCB板上；而SMT利用焊腳貼焊在PCB板表面上。由于需要焊接，塑料必須能耐高溫。也就是說，表面安裝用的連接器座體，必須能夠承受高溫。（見下圖例）SMT, SMC 和高溫塑料：

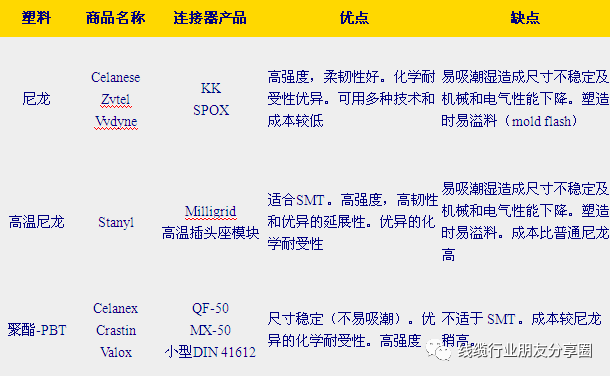

座體使用的塑料

接觸部份（Contacts）

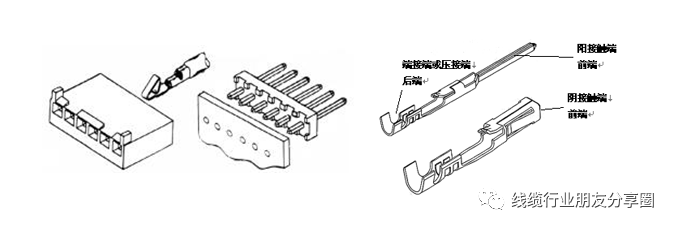

連接器中的接觸部分把要相連接的兩部份導體（或?qū)Ь€）結合在一起。結合后，電路就被接通，電流流過連接器。接觸部份有兩種主要類型：端子（terminal）和插針。實物的具體形狀則變化多端。下面出示了兩者的圖例，端子（或插針）具有兩個端部：前端和后端。前端總是結合端，它同另一端子交合形成接觸，后端總是起端接作用，或是壓接或接連導線（導體）（請見下圖）。

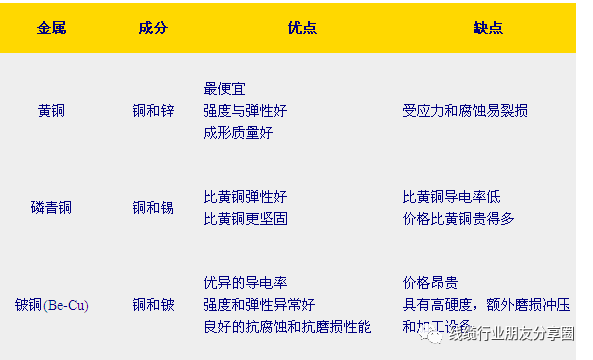

連接器接觸部份采用的金屬

連接器鍍層

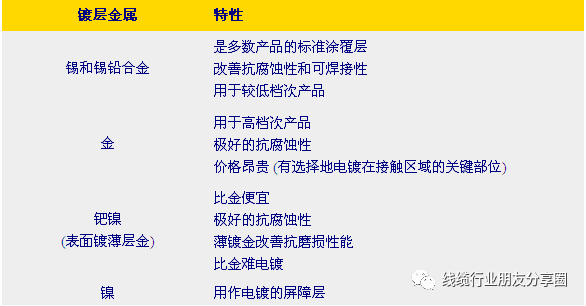

把連接器的接觸部份電鍍，是為了改善導電性、抗腐蝕和抗磨損性，提高可焊性。具有良好機械性能（如可成形性，彈性）的金屬，常常不具備優良的導電性、抗腐蝕和抗磨損性以及可焊接性。把這些金屬材料全部或有選擇地電鍍，以改善性能。下表摘要介紹主要采用的鍍層金屬及其特性。

定位和鍵

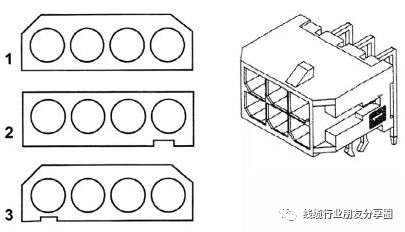

連接器往往是多插針和座孔的，因此必須保證插腳對號入座，如果操作人員疏忽，應不能插進去，以防插錯或插反，造成電路事故。這個問題通過所謂的定位裝置或鍵可以解決。這兩種方法在技術上是有差別的。下面具體介紹一下塑料座體保證唯一地對號插接的例子（見下圖），從技術上說，方法1是定位，方法2是鍵，而方法3是定位和鍵的組合。都是為保證連接器的兩半部正確對接。接觸腔孔的斜角保證：保證了只有一種插入交合方式。

電路標識

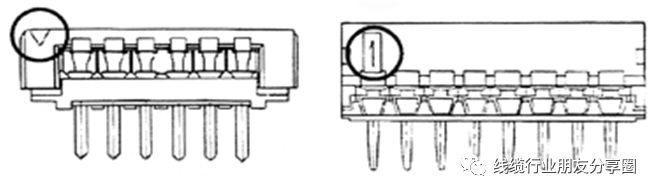

因?yàn)檫B接器總是有許多的電路引腳，必須有辦法使用戶能夠正確認出電路的引腳號碼。下圖介紹兩種常用的電路引腳號碼識別方法，左側的座體用一個三角形指明電路引腳計號起點。此方法非常通用。右側的座體用標注電路引腳具體編號“1”指明計號起點。

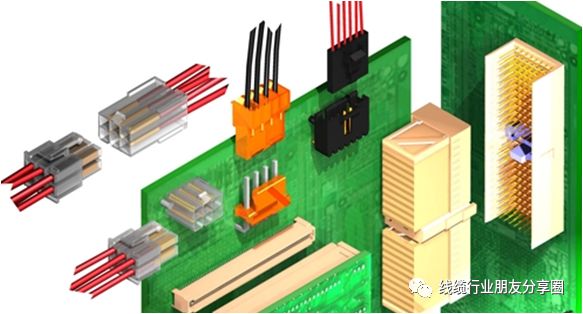

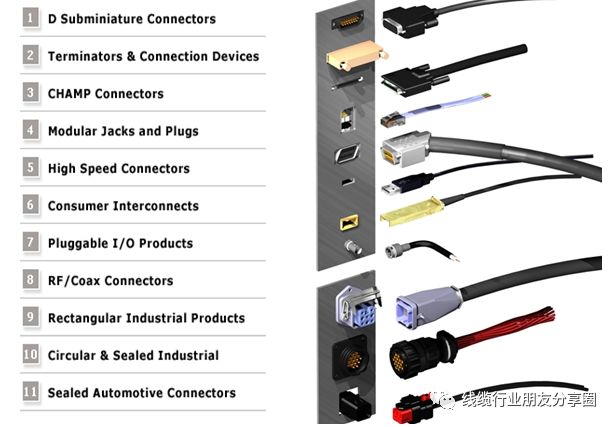

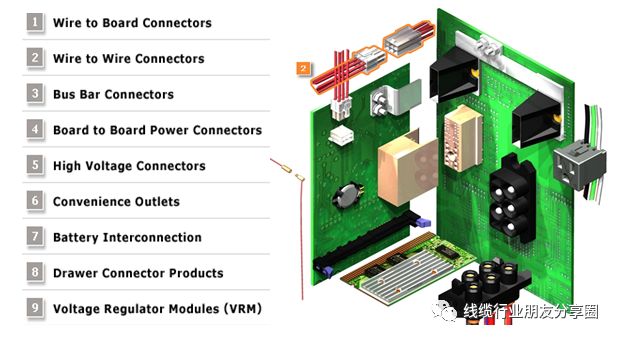

04.主要連接器應用種類圖析

05.連接器的電氣性能

連接器的主要電氣性能包括接觸電阻、絕緣電阻和抗電強度.

?接觸電阻：

高質量的電連接器應當具有低而穩定的接觸電阻。連接器的接觸電阻從幾毫歐到數十毫歐不等.

?絕緣電阻：

衡量電連接器接觸件之間和接觸件與外殼之間絕緣性能的指標，其數量級為數百兆歐至數千兆歐不等

 ?抗電強度或稱耐電壓、介質耐壓，

是表征連接器接觸件之間或接觸件與外殼之間耐受額定試驗電壓的能力。

 ?其它電氣性能

 電磁干擾泄漏衰減是評價連接器的電磁干擾屏蔽效果,電磁干擾泄漏衰減是評價連接器的電磁干擾屏蔽效果，一般在100MHz~10GHz頻率范圍內測試；射頻同軸連接器而言，還有特性阻抗、插入損耗、反射系數、電壓駐波比（VSWR）等電氣指標。由于數字技術的發展，為了連接和傳輸高速數字脈沖信號，出現了一類新型的連接器即高速信號連接器，相應地，在電氣性能方面，除特性阻抗外，還出現了一些新的電氣指標，如串?dāng)_（crosstalk），傳輸延遲、時滯等.

06.連接器的物理性能

?耐溫：

目前連接器的最高工作溫度為200℃（少數高溫特種連接器除外），最低溫度為-65℃。由于連接器工作時，電流在接觸點處產生熱量，導致溫升，因此一般認為工作溫度應等于環境溫度與接點溫升之和。在某些規范中，明確規定了連接器在額定工作電流下容許的最高溫升.

?耐濕

潮氣的侵入會影響連接h絕緣性能，并銹蝕金屬零件。恒定濕熱試驗條件為相對濕度90%~95%（依據產品規范，可達98%）、溫度+40±20℃，試驗時間按產品規定，最少為96小時。交變濕熱試驗則更嚴苛.

?耐鹽霧

連接器在含有潮氣和鹽分的環境中工作時，其金屬結構件、接觸件表面處理層有可能產生電化腐蝕，影響連接器的物理和電氣性能。為了評價電連接器耐受這種環境的能力，規定了鹽霧試驗。它是將連接器懸掛在溫度受控的試驗箱內，用規定濃度的氯化鈉溶液用壓縮空氣噴出，形成鹽霧大氣，其暴露時間由產品規范規定，至少為48小時.

?振動和沖擊

 耐振動和沖擊是電連接器的重要性能，在特殊的應用環境中如航空和航天、鐵路和公路運輸中尤為重要，它是檢驗電連接器機械結構的堅固性和電接觸可靠性的重要指標。在有關的試驗方法中都有明確的規定。沖擊試驗中應規定峰值加速度、持續時間和沖擊脈沖波形，以及電氣連續性中斷的時間.

?其它環境性能

根據使用要求，電連接器的其它環境性能還有密封性（空氣泄漏、液體壓力）、液體浸漬（對特定液體的耐惡習化能力）、低氣壓等.
